Автоматический сортировщик рыбы РС-33А
Заполните форму! Наш менеджер свяжется с Вами в ближайшее время и проконсультирует по любому вопросу
Автоматические сортировщики рыбы производства «Ейскполимер» предназначены для разделения объёма живой рыбы на несколько размерных групп.

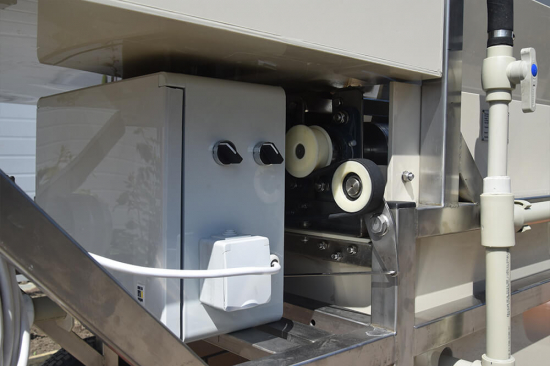

Установка представляет собой сварную раму из нержавеющей стали, на которой установлены три пары гладких валков, приводимых во вращение с помощью электромеханического привода. Подача сортируемой рыбы осуществляется в приёмно-распределительный бункер. Отсортированная рыба попадает в приёмные лотки.
Сортировка осуществляется по принципу калибрующей щели. Данный способ сортировки относится к косвенным методам сортировки рыбы, основывающийся на прямой зависимости массы рыбы от её толщины. Такой метод даёт возможность получать любые фракции сортируемой рыбы без замены рабочего органа.
Приёмный лоток рассчитан на подачу в него массы рыбы, как с помощью рыбонасоса, так и ручным методом, с помощью садков.
Так же он оборудован сепаратором для отвода излишков воды поступающих вместе с рыбой от рыбонасоса.
Так же есть два съёмных бортика по боковым сторонам лотка для уменьшения высоты подъёма садка при ручном способе загрузки сортировщика.
Регулируемые шторки на выходе из лотка позволяют упорядочивать поток рыбы для поочередного захода на калибрующие валки. Положение шторки устанавливается в зависимости от размера сортируемой рыбы.

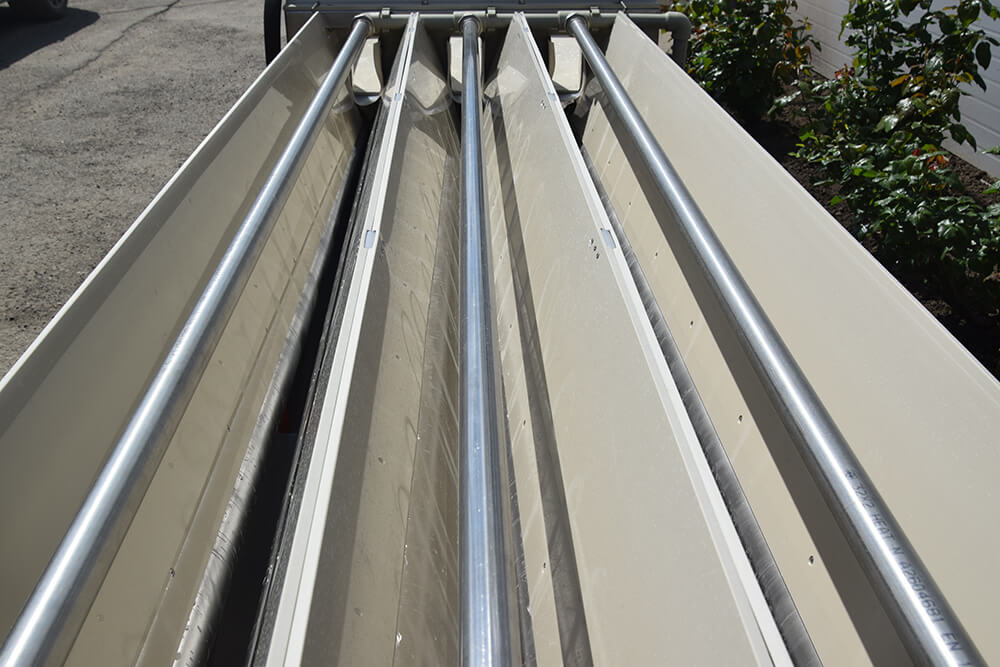

Основным рабочим органом автоматического сортировщика являются три пары гладких вращающихся валков. Подача рыбы на валки осуществляется из приёмного бункера-распределителя. Движение рыбы вдоль валков происходит за счёт установки валков под углом к горизонту. Попадая на валки, рыба за счёт направляющих, а также формы своего тела ориентируется вертикально и под действием собственного веса стремится пройти через щель между двумя валками.
Ширина раскрытия валков в начале (у приёмного лотка ) и в конце, регулируется вращением ходовых винтов из бронзы .
Для объективного контроля величины раскрытия валков у ходовых винтов есть линейки с ценой деления 1 мм.
В случае если толщина тела рыбы менее этой щели рыба проходит через неё и попадает в один из двух приёмных лотков. Не прошедшая через щель рыба сходит с валков в третий приёмный лоток. Таким образом, осуществляется разделение на три группы.
Между первым и вторым отсеком приёмного поддона есть переставной экран, с помощью которого можно регулировать длину приёма рыбы с валков для этих отсеков. Это позволяет более точно настроить поступающую фракцию рыбы в каждый из них.
В процессе работы сортировщика на валки, а также на направляющие перегородки непрерывно подаётся вода, благодаря чему уменьшается сопротивление движению рыбы и вероятность её травматизма.
Каждый из трёх приёмных лотков оснащён двумя отводящими патрубками, выведенными на обе боковые стороны сортировщика. Один из патрубков закрывается съёмной заглушкой, на противоположном закрепляется отводящий рукав, по которому отводится рыба в водоём. Благодаря этому в процессе работы сортировщика в лотках поддерживается постоянный уровень воды и создаётся поток, с которым из лотков удаляется поступающая в них рыба.
Сортировщик оборудован подъёмным механизмом на задней оси. Он предназначен для приведения сортировщика из транспортного положения в рабочее, а так же регулировки угла наклона калибрующих валков относительно горизонта.
В передней части рамы есть две выдвижные опоры, на которые устанавливается сортировщик перед началом работы.
Автоматический сортировщик рыбы предназначен для таких видов рыб как: форель, лосось, карп, окунь, лещ.

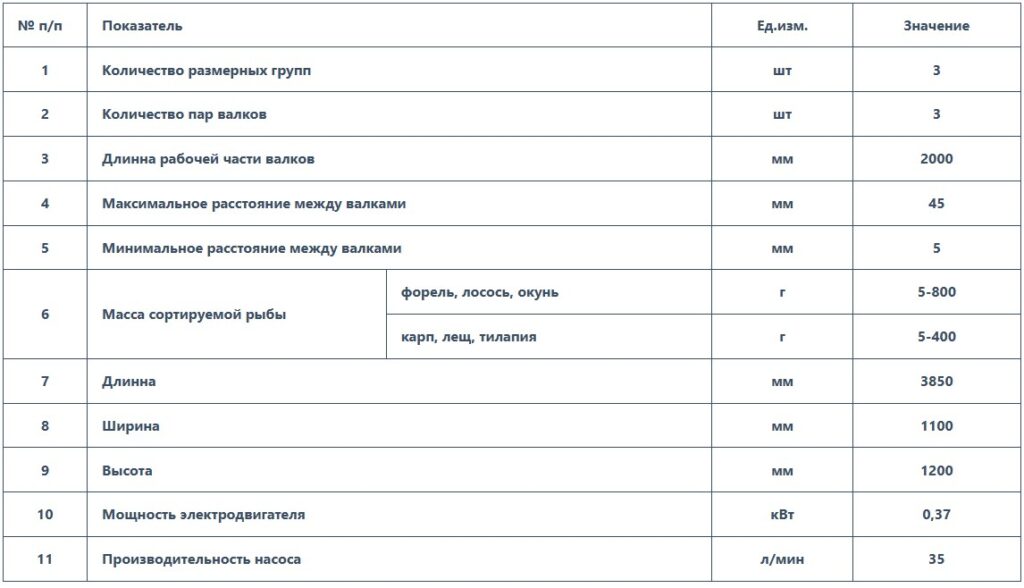

№ п/п | Показатель | Ед.изм. | Значение | |
1 | Количество размерных групп | шт | 3 | |
2 | Количество пар валков | шт | 3 | |
3 | Длинна рабочей части валков | мм | 2000 | |
4 | Максимальное расстояние между валками | мм | 45 | |
5 | Минимальное расстояние между валками | мм | 5 | |
6 | Масса сортируемой рыбы | форель, лосось, окунь | г | 5-800 |
карп, лещ, тилапия | г | 5-400 | ||
7 | Длинна | мм | 3850 | |
8 | Ширина | мм | 1100 | |
9 | Высота | мм | 1200 | |
10 | Мощность электродвигателя | кВт | 0,37 | |
11 | Производительность насоса | л/мин | 35 | |
