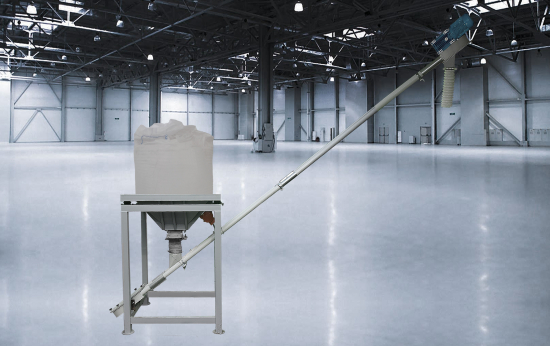

Предназначен для разгрузки сыпучих материалов,
гранул, пеллет размером частиц от 0,05 мм до 15 мм из мягких контейнеров
одноразового использования типа «Биг-Бэг». Растариватель применяется в составе
технологических линий элеваторно-складского хозяйства предприятий, работающих с
сыпучими и мелкокусковыми материалами. Подача мягкого контейнера с материалом,
в зону разгрузки к рассекателю, осуществляется погрузчиком или крановым
оборудованием цеха.
Растариватель состоит из следующих узлов:
1. Опорной рамы, представляющей из себя сварную пространственную
конструкцию, изготовленную из углеродистой стали.
2. Приемный бункер с рассекателем.
3.
Скребкового трубчатого конвейера ТСК 60.
4. Блок управления вибромотором.
Опорная рама должна быть жестко закреплена к основанию через
опорные пластины.
Приемный бункер установлен на опорной раме на виброгасящих
опорах. Он оснащен вибромотором для обрушения сводов трудносыпучих материалов.
В нижней части бункера установлен дисковый затвор с патрубком, обеспечивающий
герметичность транспортировки материала и возможность соединения с конвейером с
помощью гибкой компенсационной муфты. Дисковый затвор позволяет осуществлять
дозирование подачи материала или полностью ее прекращать.
Скребковый трубчатый конвейер предназначен для
наклонного транспортирования сыпучих материалов, гранул, пеллет размером частиц
от 0,05 мм до 15 мм, на высоту 3.3 м. Конвейер применяется в составе
технологических линий элеваторно-складского хозяйства предприятий, работающих с
сыпучими и мелкокусковыми материалами. Материал подается в загрузочную воронку
и транспортируется цепью с напрессованными скребками к разгрузочному патрубку.

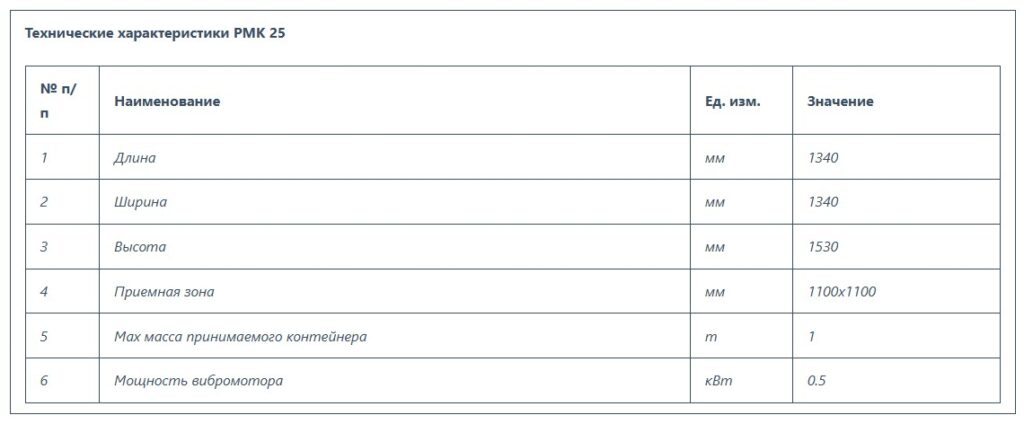

Технические характеристики РМК 25
|

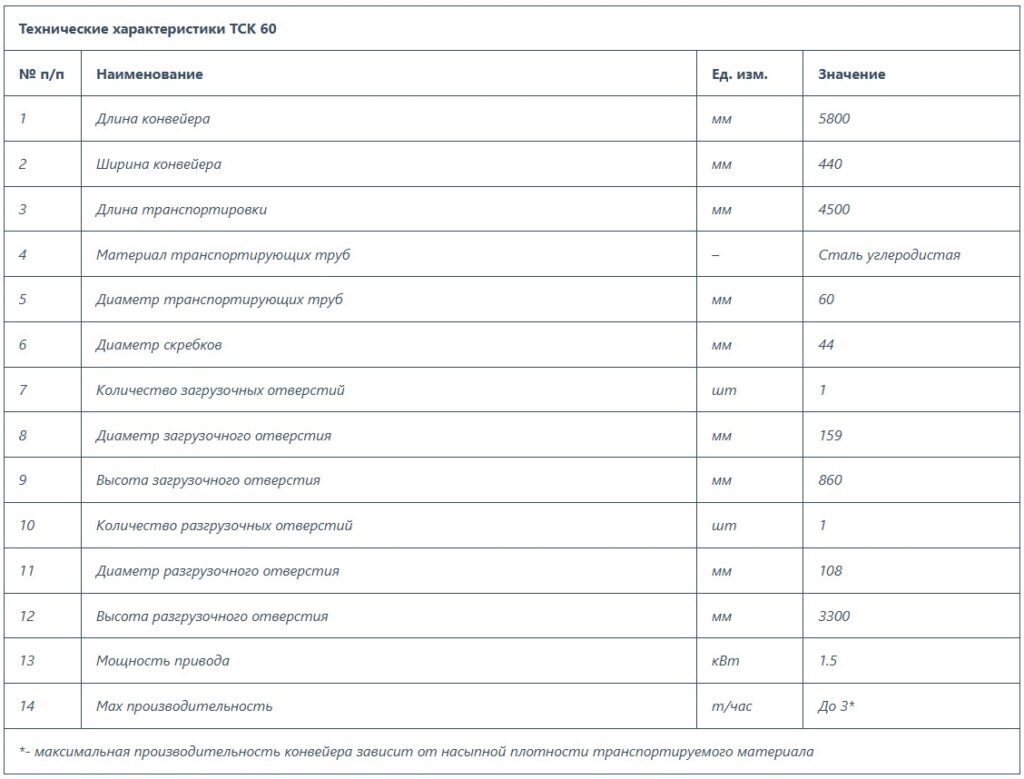

Технические характеристики ТСК 60 | |||
№ п/п | Наименование | Ед. изм. | Значение |
1 | Длина конвейера | мм | 5800 |
2 | Ширина конвейера | мм | 440 |
3 | Длина транспортировки | мм | 4500 |
4 | Материал транспортирующих труб | – | Сталь углеродистая |
5 | Диаметр транспортирующих труб | мм | 60 |
6 | Диаметр скребков | мм | 44 |
7 | Количество загрузочных отверстий | шт | 1 |
8 | Диаметр загрузочного отверстия | мм | 159 |
9 | Высота загрузочного отверстия | мм | 860 |
10 | Количество разгрузочных отверстий | шт | 1 |
11 | Диаметр разгрузочного отверстия | мм | 108 |
12 | Высота разгрузочного отверстия | мм | 3300 |
13 | Мощность привода | кВт | 1.5 |
14 | Max производительность | т/час | До 3* |
*- максимальная производительность конвейера зависит от насыпной плотности транспортируемого материала |
