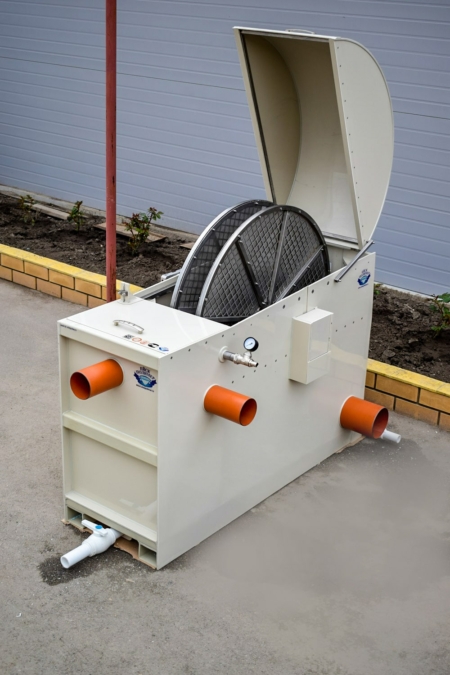

ДИСКОВЫЙ ФИЛЬТР "Ейскполимер 10-1"

Заполните форму! Наш менеджер свяжется с Вами в ближайшее время и проконсультирует по любому вопросу



Дисковые фильтры компании «Ейскполимер» предназначены для очистки жидкости от загрязнений в виде взвешенных частиц крупных фракций. Применение фильтров осуществляется в составе оборудования коммунальных очистных сооружений, предочистки сточных вод различных производств.

Дисковые фильтры изготовлены из нержавеющей стали и полипропилена, что делает возможным их применение в условиях воздействия различных агрессивных сред.



Производительность м3 в час при сетке (по чистой воде)

Модель фильтра

200мкм

300мкм

600мкм

1000мкм

10-1

40

50

70

80





Модель фильтра 10-1

Габаритные размеры, (мм)

Длинна



1795















Ширина



944















Высота



1288















Электри-ческая мощность, (кВт)

Вращение барабана



0,55















Промывка барабана



1,1















Σ



1,65















Расход воды,   (л/мин)



 35















Давление воды в контуре промывки, (бар)



5















Комплект поставки:


Дисковый фильтр ………………………………………………………….– 1 шт.

Выгребная лопатка ……………………………………………..– 1 шт. (опция)

Сливной лоток ………………………………………………..….– 1 шт. (опция)

Блок управления ……………………………………………………………– 1шт.

Насос для промывки сетки барабана …………………………………..– 1 шт.

Руководство по монтажу и эксплуатации блока управления ……….– 1шт.

Паспорт на дисковый фильтр (руководство по эксплуатации) ……..– 1шт.

 Описание работы дискового фильтра

Фильтрация жидкости от крупной взвеси осуществляется дисками, обтянутыми фильтрующей сеткой. Данные диски установлены параллельно друг другу и сориентированы вертикально. Во время работы фильтра диски находятся в постоянном вращении. Загрязненная жидкость подается в приемную камеру, откуда перетекает в пространство между фильтрующими дисками. Процеживаясь через диски, жидкость проникает в боковые полости, и далее самотёком выводится за пределы фильтра. За счет непрерывного вращения дисков крупная взвесь задерживается сеткой, но не оседает на ней. Концентрация взвеси между дисками постоянно увеличивается и при наборе определенной величины диски её выталкивают за пределы фильтра в заранее установленный контейнер (в комплект не входит). Для увеличения интенсивности выталкивания взвеси предусмотрена возможность установки выгребной лопатки между дисками.

В случае применения фильтрующих сеток с ячейками микронных размеров (200, 300, 400мкм.) мелкодисперсная взвесь в отличие от крупной взвеси, будет забивать ячейки сетки и тем самым уменьшать её пропускную способность. Интенсивность засорения сетки будет зависеть от концентрации мелкодисперсной взвеси в исходной жидкости. По мере уменьшения пропускной способности дисков уровень воды в пространстве между ними начинает расти, так же как и в приемной камере.

На изменения уровня жидкости реагируют датчики уровня, установленные в приемной камере, которые подают сигнал на включение промывки дисков. Всего в приемной камере 3 электрода (2 стационарных, 1 регулируемый по высоте). Стационарные электроды установлены на номинальном уровне фильтруемой жидкости. Регулируемый – предназначен для более гибкой настройки промывки в зависимости от особенностей фактических условий эксплуатации фильтра.

Промывка осуществляется форсунками, которые можно подключить как к насосу, так и к контуру централизованного водоснабжения через электромагнитный клапан (в комплект не входит). Продолжительность промывки можно задать самостоятельно регулировкой реле времени в блоке управления (базовая настройка продолжительности промывки – 30 сек). Диапазон регулировки реле времени – от нескольких секунд до десятков часов. После промывки мелкодисперсное загрязнение либо оседает на крупном загрязнении и вместе с ним выталкивается из фильтра, либо снова оказывается в фильтруемой жидкости и повторно забивает сетку, что инициирует очередную промывку (зависит от природы мелкодисперсного загрязнения). Чтобы не допустить второй алгоритм последствий промывки, в фильтре предусмотрена возможность установки сливного лотка между дисками. Через данный лоток, сразу после промывки, мелкодисперсное загрязнение вместе с промывочной водой безвозвратно выводиться из фильтра.

Благодаря автоматическому включению промывки расход электроэнергии и воды на промывку имеют минимальное значение
